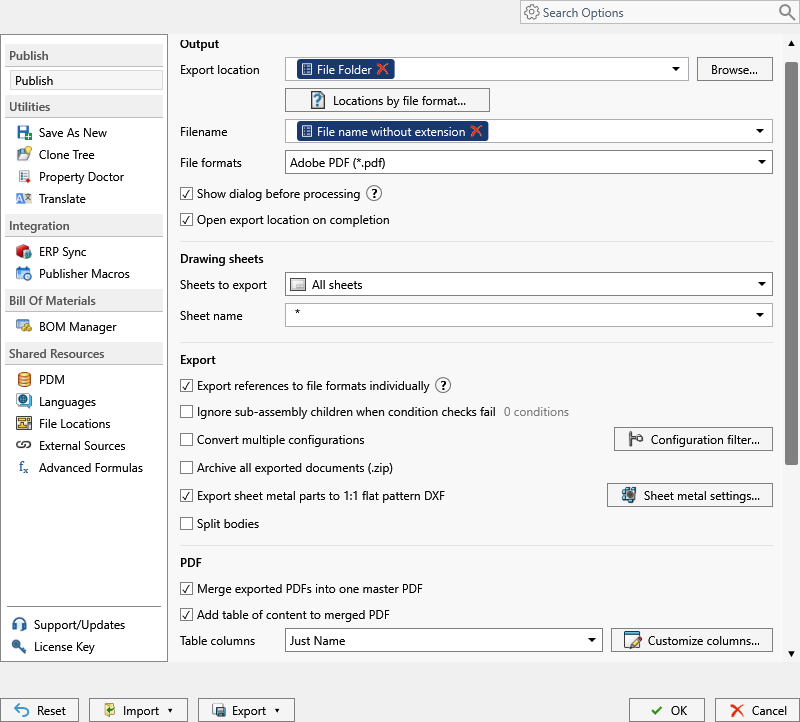

Formatos de Ficheiros
Selecciona os formatos de saída criados durante a publicação. Ambos os produtos podem gerar vários formatos em um trabalho.
Note
Esta configuração é compartilhada pelo PDM task e SOLIDWORKS add-in. A tarefa pode processar arquivos PDM selecionados, incluindo documentos do Office suportados. O suplemento exporta o documento SOLIDWORKS atualmente aberto e suas referências resolvidas.
Formatar nomes e ícones
O seletor mostra um nome de formato descritivo, sua extensão de saída e um ícone do tipo arquivo. O ícone é fornecido pelo Windows e pode variar com os aplicativos e associações de arquivos instalados no computador. É apenas um identificador visual e não altera a exportação.
Saídas Suportadas
PDMPublisher pode exportar arquivos SOLIDWORKS para os formatos mostrados na lista File Formats. A tarefa PDM também suporta exportar documentos do Microsoft Word e Excel para PDF quando esses documentos do Office são processados pela tarefa.
O seletor completo é organizado da seguinte forma:
| Grupo | Formatos |
|---|---|
| PDF e MBD | Adobe PDF (pdf), 3D PDF - MBD (_3dpdf) |
| Desenhos | DWG (dwg), DXF (dxf) |
| eDrawings | eDrawings Part (eprt), eDrawings Assembly (easm), eDrawings Drawing (edrw) |
| CAD e intercâmbio | STEP (step), IGES (igs), STL (stl), Parasolid Text (x_t), Parasolid Binary (x_b), ACIS (sat), 3D XML (3dxml), 3MF (3mf), IFC (ifc), Universal 3D (u3d), VRML (wrl), VDAFS (vda), CATIA Graphics (cgr), HCG (hcg), HOOPS HSF (hsf) |
| Web e imagens | HTML (html), Microsoft XAML (xaml), JPEG (jpg), TIF (tif), Bitmap (bmp), Adobe Illustrator (ai), Adobe Photoshop (psd) |
Adicionado na versão 2026.08.05
Versão 2026.08.05 adiciona estas opções de saída:
- ACIS (
sat) - XML (
3dxml) - VRML (
wrl) - VDAFS (
vda) - CATIA Graphics (
cgr) - HCG (
hcg) - HOOPS HSF (
hsf) - Microsoft XAML (
xaml) - JPEG (
jpg) - TIF (
tif) - Adobe Illustrator (
ai) - Adobe Photoshop (
psd)
Note
PDMPublisher remove formatos que não são válidos para o tipo de documento fonte. Alguns formatos também dependem da versão SOLIDWORKS e dos recursos de exportação instalados no computador. A tarefa usa sua versão configurada do SOLIDWORKS; o suplemento usa a versão atualmente em execução.
Saída do eDrawings
PDMPublisher PDM Task 2026.08.12 corrige as preferências SOLIDWORKS aplicadas ao criar arquivos .eprt, .easm e .edrw. Veja eDrawings Export Settings para as preferências afetadas e requisitos de máquina de tarefas.
Esta correção aplica-se apenas à tarefa PDM. Não altera PDMPublisher para SOLIDWORKS.
Se SOLIDWORKS suporta um formato de exportação que não está listado aqui, entre em contato com Blue Byte Systems e solicite suporte para esse formato:
Saída do PDF
Quando PDF é selecionado para uma peça ou conjunto SOLIDWORKS, PDMPublisher procura um desenho com o mesmo nome na mesma pasta.
Por exemplo, se a tarefa for executada:
C:\PDMVault\Projects\1001\Bracket.SLDPRT
Verificações PDMPublisher para:
C:\PDMVault\Projects\1001\Bracket.SLDDRW
Se o desenho correspondente for encontrado, PDMPublisher abre o desenho e imprime/exporta o desenho para PDF. Isso permite que uma tarefa seja executada a partir de um modelo enquanto ainda produz o desenho que os usuários do PDF esperam.
Note
Na tarefa PDM, Use o PDM Pesquisar para localizar desenhos pode localizar um desenho que não está na mesma pasta. Esta opção de pesquisa somente para tarefas não está disponível no suplemento SOLIDWORKS.
Saída do DXF
Quando DXF é selecionado para um desenho, PDMPublisher exporta o desenho como DXF.
Warning
Desenho DXF saída não é o mesmo que um padrão plano de chapa de metal DXF. Se você quiser um padrão plano 1:1 DXF de peças de chapa de metal, habilite Exportar peças de chapa de metal para 1:1 padrão plano DXF na seção Exportar em vez disso.
Padrão plano DXF
Padrão plano DXF exportação é controlada por sua própria opção na parte inferior da seção de exportação: Partes de metal folha de exportação para 1:1 padrão plano DXF.
Você não precisa selecionar DXF em File Formats para que a característica padrão plano para executar.
