Sumário
Obter uma avaliação Para o PDMPublisher para SOLIDWORKS PDM Professional (versão Task). Sem compromisso ou cartão de crédito. É necessário um e-mail profissional.
Solicitar avaliação da tarefa PDM Solicitar licença do suplemento SOLIDWORKS

Configurações de Exportação do eDrawings

PDMPublisher PDM A tarefa pode criar estes arquivos eDrawings:

Documento de origem Saída eDrawings
SOLIDWORKS (.sldprt) eDrawings Part (.eprt)
Conjunto SOLIDWORKS (.sldasm) eDrawings Assembly (.easm)
Desenho SOLIDWORKS (.slddrw) Desenho eDrawings (.edrw)

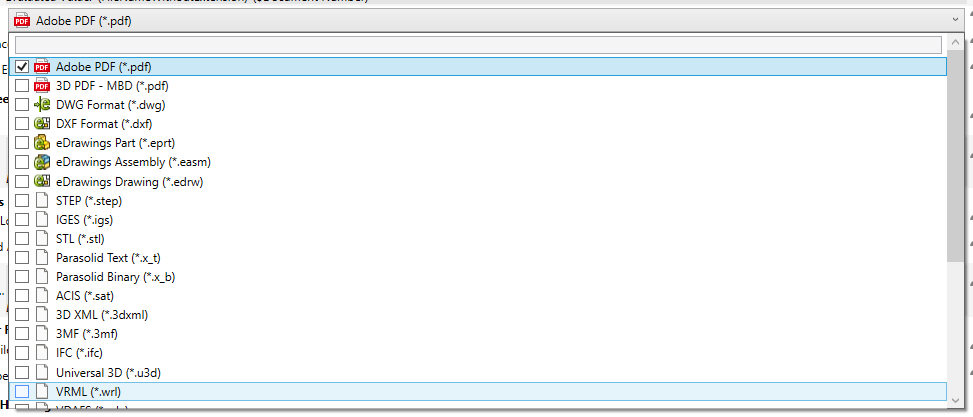

eDrawings formats in the File Formats selector

Antes de salvar um arquivo eDrawings, PDMPublisher PDM Task aplica estas configurações:

  • Permitir a medição no arquivo eDrawings exportado.
  • Gravar as propriedades do ficheiro no ficheiro exportado.
  • Salvar propriedades de arquivo para cada componente onde a saída contém componentes de montagem.

Isso impede que a exportação de dependendo das preferências eDrawings armazenadas anteriormente para a conta do Windows executando SOLIDWORKS no host da tarefa.

Important

Esta correcção aplica-se apenas ao PDMPublisher PDM Task. Não altera PDMPublisher para SOLIDWORKS.

Configuração da Tarefa

Não existe nenhuma nova opção de tarefa para esta correcção. Selecione as extensões eDrawings necessárias em Formatos de Arquivo; PDMPublisher aplica as preferências corrigidas automaticamente quando a tarefa cria a saída.

Atualizar PDMPublisher em cada computador que pode executar a tarefa. A conta do Windows em execução da tarefa também deve ser capaz de iniciar a versão configurada do SOLIDWORKS.

Para implantação de tarefas gerenciadas, consulte Instalar ou Atualizar PDMPublisher com PDMDeploy.
