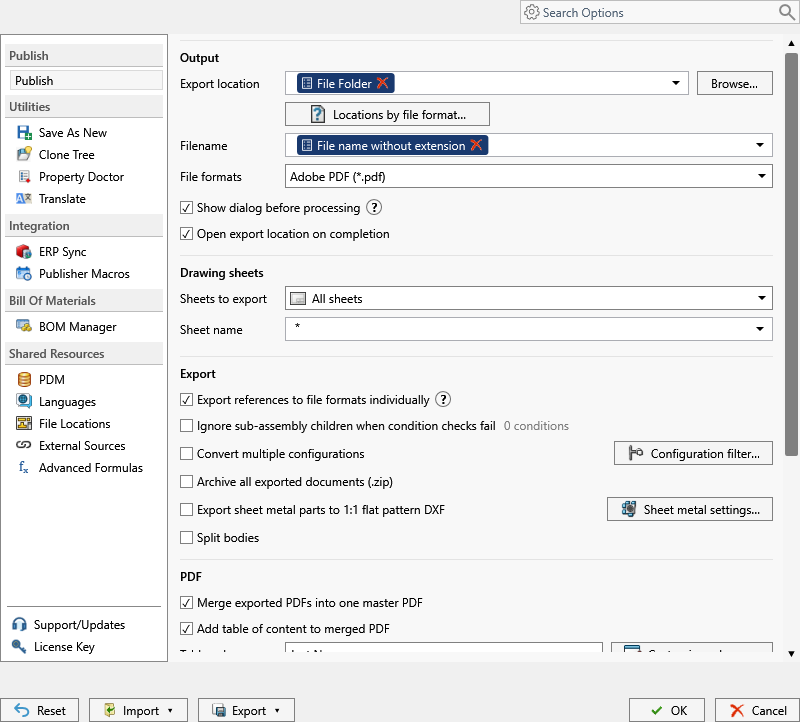

Exportar peças de metal folha para 1:1 padrão plano DXF
Exporta peças de metal folha como 1:1 padrão plano DXF arquivos.
Note
Esta configuração e sua janela de configurações de padrão plano são compartilhadas pelo PDM task e SOLIDWORKS add-in.

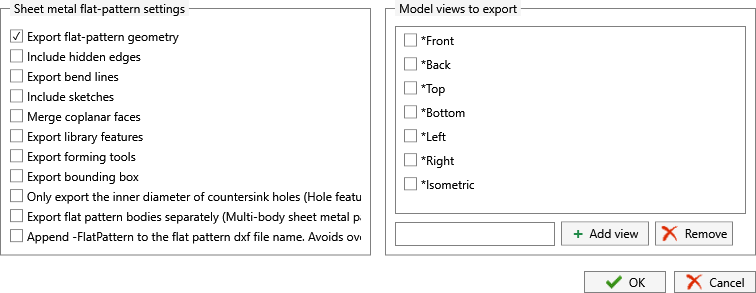

Configurações do padrão plano do metal da folha
Selecione Flat Pattern Settings ao lado da opção principal para controlar quais entidades PDMPublisher escreve para o DXF.
| Opção | O que ele faz |
|---|---|
| Export flat-pattern geometry | Exporta o perfil externo achatado, recortes internos e outras bordas planas visíveis. Este é o ponto de partida normal para um DXF de fabricação e é selecionado por padrão. |
| Include hidden edges | Adiciona bordas que estão escondidas no padrão plano. Deixe isso limpo para a maioria dos fluxos de trabalho de laser, plasma ou jato de água, a menos que o processo a jusante precise especificamente de geometria oculta. |
| Export bend lines | Adiciona as linhas de dobra do padrão plano SOLIDWORKS para que a fabricação possa identificar onde as curvas ocorrem. |
| Include sketches | Inclui entidades de esboço visíveis da parte de chapa metálica no DXF exportado. Use isto para fabricar marcas ou outra geometria de esboço que deve acompanhar o perfil. |
| Merge coplanar faces | Merge rostos adjacentes que estão no mesmo plano, removendo linhas desnecessárias entre essas regiões coplanar. |
| Export library features | Inclui geometria criada por recursos da biblioteca SOLIDWORKS. |
| Export forming tools | Inclui geometria que representa características da ferramenta de formação, tais como louros, lanças, embosses ou características formadas semelhantes. O resultado exato também depende das configurações do documento SOLIDWORKS sheet-metal. |
| Export bounding box | Adiciona a caixa de delimitação retangular em torno do padrão plano. Isso pode ser útil para estimar o tamanho do estoque ou aninhamento. |
| Only export the inner diameter of countersink holes (Hole feature) | Para contadores criados com o SOLIDWORKS Hole Wizard, exporta o diâmetro do orifício interno e omite o contorno maior dos contadores. Isso pode fornecer geometria de corte mais limpa quando o contador é criado em uma operação posterior. |
| Export flat pattern bodies separately (Multi-body sheet metal parts) | Reservado para exportar cada corpo de chapa metálica para um arquivo separado. Esta funcionalidade está marcada com not implemented yet na janela actual e não deve ser usada. |
Append -FlatPattern to the flat pattern DXF file name |
Adiciona -FlatPattern antes de .dxf. Habilite-o quando um desenho e sua parte de folha-metal associada podem tanto exportar para DXF, impedindo uma saída de substituir a outra. |
Tip
Para uma fabricação típica DXF, comece com Export flat-pattern geometry e Export bend lines. Adicione esboços, ferramentas de formação ou a caixa limite apenas quando seu processo de fabricação consumir essas entidades.
Vistas de Modelo a Exportar
A secção inferior da janela permite- lhe exportar as vistas do modelo SOLIDWORKS para o DXF. As escolhas predefinidas são:
| Ver | Direcção representada |
|---|---|
*Front |
Vista frontal |
*Back |
Visão traseira |
*Top |
Vista superior |
*Bottom |
Vista inferior |
*Left |
Visão esquerda |
*Right |
Vista direita |
*Isometric |
Vista isométrica |
Selecione a caixa de seleção ao lado de cada visualização que deseja exportar.
Important
A seleção de uma ou mais views de modelo altera a exportação de uma exportação de padrão plano de chapa metálica para uma exportação de anotação SOLIDWORKS. Se o seu objetivo é um perfil desenvolvido pronto para fabricação, deixe todas as visualizações do modelo limpas e use as configurações de padrão plano acima.
Adicionar uma visão personalizada
Você também pode exportar uma visão nomeada salva na parte SOLIDWORKS:
- Digite o nome exato da vista SOLIDWORKS na caixa de texto.
- Selecione a caixa de seleção ao lado da caixa de texto se a nova visão deve ser habilitada imediatamente.
- Selecione + para adicionar a visualização à lista.
- Para remover uma visualização personalizada, digite seu nome e selecione -.
Os nomes de visualização personalizados devem corresponder aos nomes armazenados no modelo SOLIDWORKS. As visualizações padrão usam seus nomes de API SOLIDWORKS, incluindo o * líder.
Configurações recomendadas
| Objetivo | Seleção recomendada |
|---|---|
| Perfil básico de corte | Export flat-pattern geometry |
| Corte e flexão | Export flat-pattern geometry e Export bend lines |
| Incluir marcas de fabrico | Adicionar Include sketches |
| Mostrar as funcionalidades formadas | Adicionar Export forming tools |
| Gravar as dimensões das existências necessárias | Adicionar Export bounding box |
| Evite uma colisão de arquivos DXF | Activar o Append -FlatPattern to the flat pattern DXF file name |
| Exportar uma visão de modelo projetada em vez do padrão desdobrado | Selecione a entrada necessária em Model views to export |
Note
O formato de arquivo DXF não precisa ser selecionado separadamente para esta característica padrão plano.
Os primeiros oito controles de geometria e o controle da caixa-limite correspondem às opções de exportação SOLIDWORKS sheet-metal DXF. Para mais informações técnicas, consulte a documentação SOLIDWORKS IExportToDWG2 API.
