Page de tâche des options

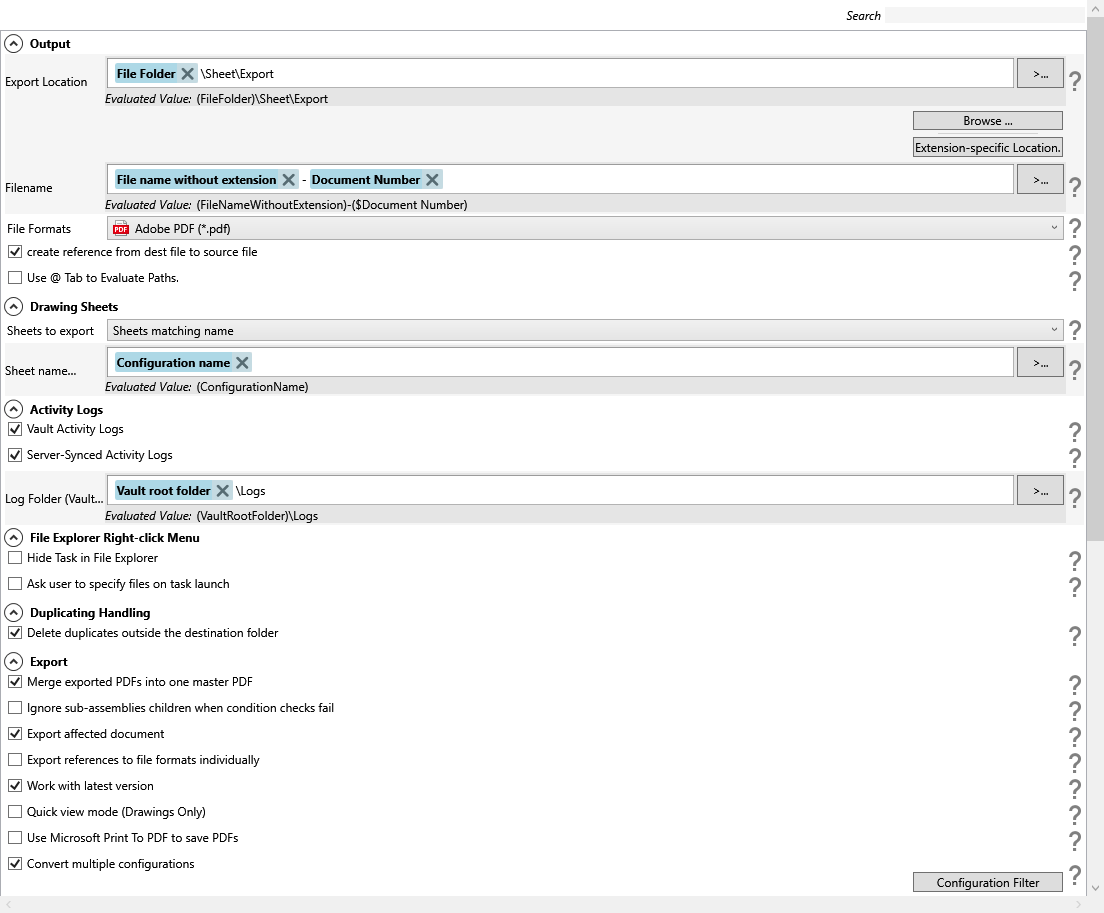

La page des tâches Options contrôle où PDMPublisher écrit des fichiers exportés, quels formats sont créés, comment les PDF sont fusionnés et comment la tâche PDM se comporte quand elle tourne.
Important
C'est la page des options tâche PDM . Les paramètres partagés avec le complément SOLIDWORKS utilisent les mêmes pages de détails et identifient leur comportement spécifique au produit. Voir Tâche PDM vs Complément SOLIDWORKS .
Première configuration recommandée
Examinez ces paramètres avant d'enregistrer une nouvelle tâche :
Produit
Réglage
Résumé
Détails
Lieu d'exportation
Dossier de destination ou modèle de chemin dynamique pour les fichiers générés.
Ouvrir
Nom du fichier
Modèle de nom de fichier de sortie. Utilisez des variables pour garder les fichiers exportés uniques.
Ouvrir
Formats de fichiers
Sélectionnez un ou plusieurs formats d'exportation tels que PDF, DXF, DWG, STEP, eDrawings, 3MF, IFC et autres.
Ouvrir
Utiliser @ Tab pour évaluer les chemins
Permet à l'onglet de configuration @ de résoudre les variables utilisées dans le chemin d'exportation ou le nom de fichier.
Ouvrir
Créer une référence du fichier de destination vers le fichier source
Crée une référence PDM à partir du fichier exporté vers le fichier source.
Ouvrir
Supprimer les duplicatas en dehors du dossier de destination
Supprime les fichiers de sortie dupliqués en dehors du dossier de destination.
Ouvrir
Variables de carte entre la source et le fichier de destination
Copie les métadonnées cartographiées du fichier source vers le fichier de sortie généré.
Ouvrir
Comportement à l'exportation
Réglage
Résumé
Détails
Document affecté par l'exportation
Exporte le fichier de haut niveau qui a déclenché la tâche.
Ouvrir
Exporter les références aux formats de fichiers individuellement
Exporte les documents référencés comme des fichiers de sortie séparés.
Ouvrir
Convertir plusieurs configurations
Traite chaque partie et configuration d'assemblage au lieu d'une seule configuration.
Ouvrir
Demander à l'utilisateur de sélectionner la configuration au démarrage
Prompte l'utilisateur pour la configuration lorsque la tâche commence.
Ouvrir
Demander à l'utilisateur de spécifier les fichiers lors du lancement de la tâche
Il invite l'utilisateur à choisir les fichiers, les références et les formats au lancement.
Ouvrir
Archiver tous les documents exportés (.zip)
Crée un paquet ZIP contenant les fichiers exportés.
Ouvrir
Exporter des pièces en tôle à 1:1 plan DXF
Exporte des motifs plats en tôle en fichiers 1:1 DXF.
Ouvrir
Corps divisés
Enregistre les pièces multi-corps comme fichiers de corps séparés.
Ouvrir
Utilisez Microsoft Print To PDF pour enregistrer les PDF
Utilise le chemin d'imprimante Windows PDF pour la création de PDF.
Ouvrir
PDF
Réglage
Résumé
Détails
Fusionner les PDF exportés en un seul maître PDF
Combine les sorties PDF en un seul maître PDF.
Ouvrir
Ajouter un tableau de contenu à PDF fusionné
Insère une table des matières générée dans le PDF fusionné.
Ouvrir
Colonnes du tableau
Contrôle les colonnes affichées sur la table des matières PDF générée.
Ouvrir
Marqueurs PDF
Définit le texte de signet pour les PDF fusionnés.
Ouvrir
Feuilles de dessin
Réglage
Résumé
Détails
Feuilles à exporter
Choisissez toutes les feuilles de dessin ou seulement les feuilles correspondant à un motif.
Ouvrir
Modèle de nom de feuille
Modèle Wildcard utilisé pour l'exportation de feuilles correspondantes seulement.
Ouvrir
PDM et SOLIDWORKS
Réglage
Résumé
Détails
Fonctionne avec la dernière version
Force PDM à obtenir la dernière version de fichier avant de publier.
Ouvrir
Mode vue rapide (dessin seulement)
Ouvre les dessins en mode vue rapide où supporté.
Ouvrir
Utiliser la recherche pour localiser les dessins
Utilise le comportement de recherche PDM lorsque les dessins ne sont pas à côté du modèle.
Ouvrir
Utilisez cette version de SOLIDWORKS
Sélectionne qui a installé la version SOLIDWORKS devrait exécuter la tâche.
Ouvrir
Masquer les tâches dans l'explorateur de fichiers
Cache la commande de tâches dans le menu de clic droit de l'Explorateur de fichiers PDM.
Ouvrir
BOM, journaux d'activités et avancé
Réglage
Résumé
Détails
Modèle
Sélectionne le modèle/la mise en page de BOM utilisé pour la sortie quantity-ware.
Ouvrir
Méthode de calcul
Choisissez comment les références sont calculées pour l'évaluation de la BOM et de la quantité.
Ouvrir
Utiliser BOM dérivé du dessin
Utilise le premier BOM nommé enregistré sur le dessin d'assemblage associé, avec le BOM calculé configuré comme un repli.
Ouvrir
Journaux d'activité du coffre-fort
Crée des journaux détaillés dans le dossier voûté configuré lorsque la publication commence.
Ouvrir
Logs d'activités synthétisés par serveur
Envoie les journaux d'activité au serveur pour l'examen futur du support.
Ouvrir
Dossier du journal (par défaut seulement)
Dossier du coffre-fort PDM où les journaux sont stockés.
Ouvrir
Ignorer les sous-ensembles d'enfants lorsque les contrôles d'état échouent
Empêche le traitement des enfants de sous-ensembles défaillants.
Ouvrir
Pages connexes
Utilisez cette page comme une carte rapide. Chaque paramètre se connecte à sa propre page avec la capture d'écran, l'explication et les notes correspondantes.
