Veröffentlichen von Anmerkungen
Anmerkungen platzieren Text, SOLIDWORKS-Eigenschaftswerte, Wasserzeichen oder QR-Codes auf exportierten Zeichenblättern und PDFs. Das ausgewählte Profil speichert die Annotationssammlung.
Wählen Sie PDMPublisher > Annotations, um das aktive Publish-Profil zu bearbeiten, oder verwenden Sie den Befehlspfeil, um ein benanntes Profil zu öffnen. Verwenden Sie die fokussierten Seiten unter Publishing Annotations im TOC:

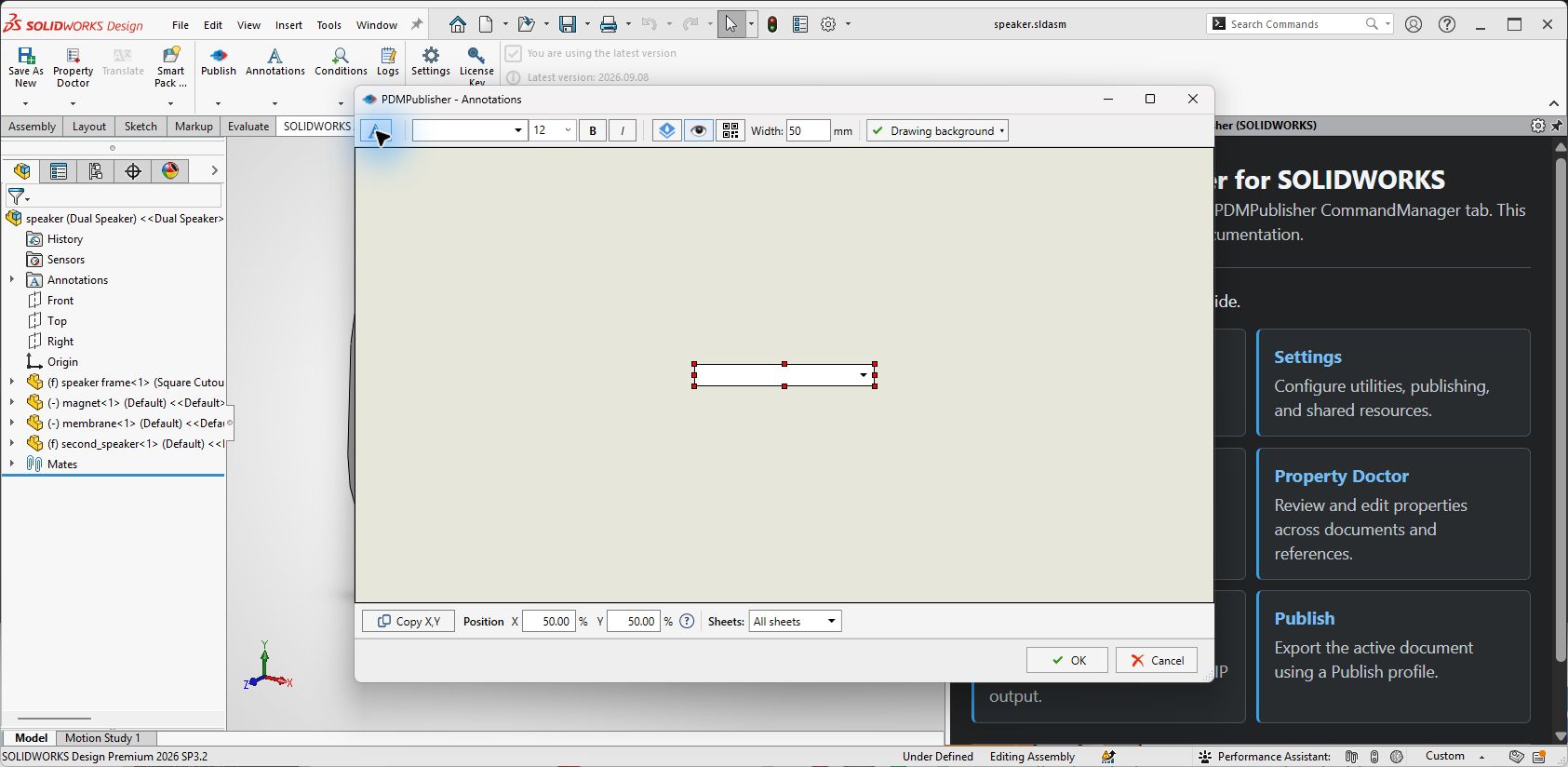

Annotation Editor Controls
| Kontrolle | Was es tut |
|---|---|
| Add annotation | Fügt dem ausgewählten Profil eine neue Anmerkungszeile hinzu. |
| Anmerkungen | Setzt wörtlichen Text und Platzhalter, die während der Veröffentlichung bewertet werden. |
| Schriftart und Größe | Wählt Schriftart und Punktgröße. |
| Bold / Italic | Wendet die Betonung auf den Annotationstext an. |
| Watermark | Rendert die Anmerkung als Wasserzeichen. |
| Show annotation | Enthält die Anmerkung während des Exports. Löschen Sie es, um die Definition beizubehalten, ohne sie zu veröffentlichen. |
| QR code | Rendert den ausgewerteten Annotationswert als QR-Code. |
| Width (mm) | Setzt den QR-Code oder die Annotationsbreite in Millimetern ein. |
| Drawing background | Steuert den Zeichnungshintergrund, der von der Positionierungsvorschau verwendet wird. |
| Show placeholders | Zeigt Platzhalternamen in der Vorschau anstelle von ausgewerteten Werten an. |
| Kopieren X,Y | Kopiert die Position der ausgewählten SOLIDWORKS-Zeichnung in die X- und Y-Felder der Annotation. |
| Position X / Y (%) | Positioniert die Anmerkung als Prozentsatz der Blattbreite und -höhe. |
| Sheets | Wählen Sie aus, welche Zeichnungsblätter die Annotation erhalten. |
| Namen getrennt durch Komma | Beschränkt eine benannte Blattauswahl auf die kommagetrennten Blattnamen. |
| OK / Cancel | Speichert die Profiländerungen oder schließt den Editor, ohne sie zu speichern. |
Der Zeichenbereich ist eine Positioniervorschau. Das Hinzufügen oder Verschieben eines Elements fügt der Quellzeichnung keine SOLIDWORKS-Notiz hinzu.
| Kategorie | Seiten |
|---|---|
| Inhalt | Annotation hinzufügen, Annotation Text und SQL Query Placeholders |
| Aussehen | Textformatierung, Wassermark und Active |
| Platzierung | Position und Sheets |
| Übertragung von Einstellungen | Import- und Export-Anmerkungen |
Note
Annotationssteuerelemente werden mit der PDM-Task geteilt, aber das SOLIDWORKS-Add-in erhält Eigenschaften aus dem aktiven Dokument und speichert Annotationen im ausgewählten Publish-Profil.
