SQL Query Platzhalter

Verwenden Sie einen SQL-Abfrageplatzhalter, wenn der Annotationstext aus einer SQL-Datenbank stammen muss. PDMPublisher ersetzt den Dateiplatzhalter in der Abfrage, führt die Abfrage aus und verwendet den zurückgegebenen Wert in der Annotation.

Im SOLIDWORKS-Add-in wird der Platzhalter für das aktive Dokument oder die Referenz ausgewertet, die gerade veröffentlicht wird.

Konfigurieren der Query

Fügen oder wählen Sie die Annotation.

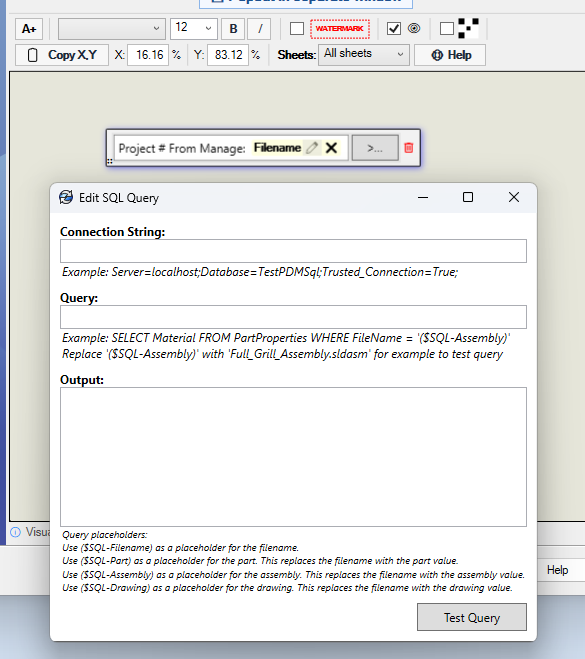

Fügen Sie der Anmerkung einen SQL-Wert hinzu und wählen Sie dann das Bleistiftsymbol aus, um Edit SQL Query zu öffnen.
Geben Sie den SQL Server-Verbindungsstring ein.
Geben Sie eine Abfrage ein, die den Platzhalter für den Dateityp enthält, den Sie benötigen.
Wählen Sie Test Query und bestätigen Sie, dass der Erwartungswert unter Output erscheint.

Zum Beispiel kann ein Windows-authentifizierter Verbindungsstring so aussehen:

Server=localhost;Database=TestPDMSql;Trusted_Connection=True;

Verfügbare Platzhalter

Platzhalter	In der Abfrage verwendeter Wert
`($SQL-Filename)`	Der Dateiname wird verarbeitet.
`($SQL-Part)`	Der Dateiname wurde in die `.sldprt`-Erweiterung geändert.
`($SQL-Assembly)`	Der Dateiname wurde in die `.sldasm`-Erweiterung geändert.
`($SQL-Drawing)`	Der Dateiname wurde in die `.slddrw`-Erweiterung geändert.

Wählen Sie den Platzhalter, der mit dem in Ihrer Datenbank gespeicherten Datensatz übereinstimmt. Verwenden Sie z. B. ($SQL-Assembly), wenn die Datenbankzeile durch den Assembly-Dateinamen identifiziert wird, auch wenn die Anmerkung einer exportierten Zeichnung hinzugefügt wird.

Dateiname Beispiel

Die folgende Abfrage sucht nach einer Projektnummer nach dem aktuellen Dateinamen:

SELECT ProjectNumber
FROM FileProperties
WHERE FileName = '($SQL-Filename)'

Wenn der Dateiname Bracket.sldprt lautet, bewertet PDMPublisher die Abfrage als:

SELECT ProjectNumber
FROM FileProperties
WHERE FileName = 'Bracket.sldprt'

Montagebeispiel

Die folgende Abfrage sucht das Material mit dem Assembly-Dateinamen nach:

SELECT Material
FROM PartProperties
WHERE FileName = '($SQL-Assembly)'

Wenn Sie diese Abfrage im Dialog testen, ersetzen Sie den Platzhalter durch einen tatsächlichen Assembly-Dateinamen, da der Dateikontext des Tests nicht von einem Veröffentlichungsauftrag geliefert wird. Zum Beispiel:

SELECT Material
FROM PartProperties
WHERE FileName = 'Full_Grill_Assembly.sldasm'

Der Output Bereich zeigt das Testergebnis. Bestätigen Sie, dass die Abfrage den Text zurückgibt, den Sie in der Anmerkung anzeigen möchten, bevor Sie das Profil Veröffentlichen speichern.
