Página de Tarefa de Anotações

Use a página de tarefas Anotações para adicionar notas de texto ou marcas de água para documentos PDF exportados.

Important

Esta é a página de Anotações PDM task. Os controles de anotação também são usados pelo SOLIDWORKS suplemento, mas as variáveis PDM vêm do contexto da tarefa do cofre. Ver SOLIDWORKS Notas de adição.

Cada anotação pode ter seu próprio texto, formatação, posição, regra da folha e estado ativo.

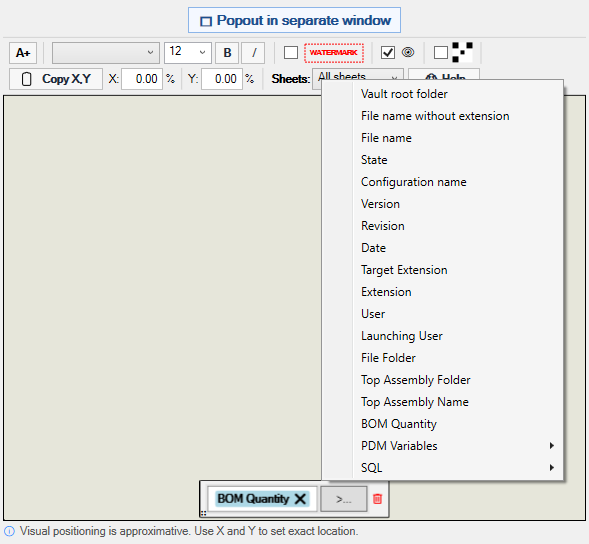

A grande área de trabalho mostra as anotações configuradas para a tarefa. Arraste uma anotação para posicioná-la, arraste as alças para redimensioná-la ou clique duas vezes para editar o texto. X e Y definem a posição exata na saída.

Configuração da Anotação

Configuração	Resumo	Detalhes
Adicionar uma Nota	Criar uma nova caixa de anotações.	Abrir
Texto da Anotação	Digite texto fixo ou use variáveis PDM.	Abrir
Locais de Consulta SQL	Recuperar texto de anotação de um banco de dados SQL usando o nome do arquivo, parte, montagem ou valor de desenho.	Abrir
Formatação de Texto	Definir o estilo de fonte, tamanho e texto.	Abrir
Marca d'água	Rodar e desbotar uma anotação para a saída de marca d'água.	Abrir
Activo	Incluir ou ignorar uma anotação sem apagá-la.	Abrir
Posição	Mover a anotação ou definir as percentagens X/Y.	Abrir
Folhas	Escolha quais folhas de desenho recebem a anotação.	Abrir
