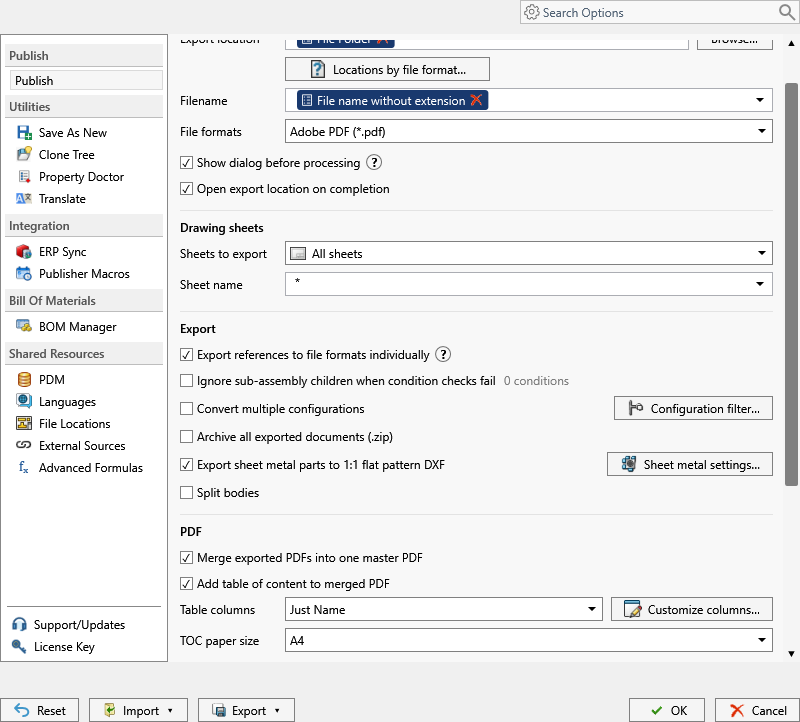

Blätter zum Export

Steuert, ob Zeichnung PDF Exporte enthalten alle Blätter oder nur Blätter, deren Namen ein Muster entsprechen.

Note

Diese Einstellung ist sowohl im PDM task als auch im SOLIDWORKS add-in verfügbar.

Optionen:

• All sheets exportiert jedes Blatt in der Zeichnung.
• Sheets matching name exportiert Blätter, die mit Sheet Name Pattern übereinstimmen. Wenn keine Blätter übereinstimmen, exportiert PDMPublisher alle Blätter.

Matching Fallback

• Eine Zeichnung mit einem Blatt exportiert immer ihr einziges Blatt, ohne das Muster zu bewerten.
• Eine Zeichnung mit zwei oder mehr Blättern exportiert nur die übereinstimmenden Blätter, wenn ein oder mehrere Namen übereinstimmen.
• Wenn eine Zeichnung mit zwei oder mehr Blättern keine übereinstimmenden Blattnamen hat, exportiert PDMPublisher jedes Blatt und zeichnet den Fallback im Protokoll auf.

Important

Ein Muster, das zu nichts passt, erzeugt keine leere Blattauswahl mehr. Überprüfen Sie das Task-Log oder die Registerkarte Logs, wenn alle Blätter unerwartet exportiert wurden.

Verwenden Sie Sheets matching name, wenn Zeichnungen Fertigungs-, Referenz- oder interne Blätter enthalten, die nicht exportiert werden sollen.
