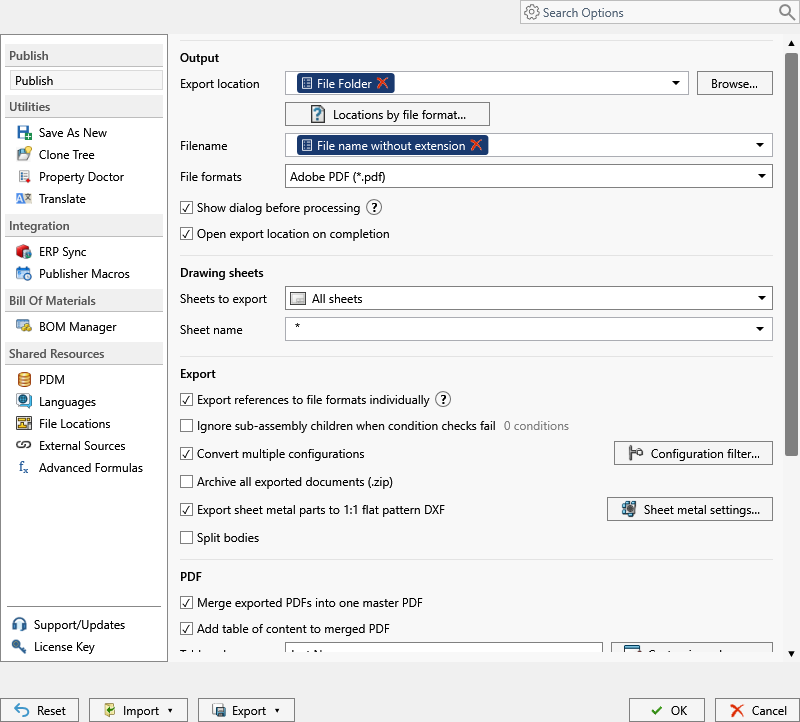

Mehrere Konfigurationen konvertieren
Verarbeitet alle Teile- und Montagekonfigurationen anstelle nur der aktiven oder ausgewählten Konfiguration.
Note
Diese Einstellung ist sowohl im PDM task als auch im SOLIDWORKS add-in verfügbar. Die Aufgabe beginnt mit der ausgewählten oder gestarteten Konfiguration; das Add-in beginnt mit der in SOLIDWORKS aktiven Konfiguration.
Important
Hinzufügen von ConfigurationName zum Dateinamenmuster, bevor Sie diese Option aktivieren. Ohne einen konfigurationsspezifischen Dateinamen können sich Exporte aus verschiedenen Konfigurationen gegenseitig überschreiben.
Konfigurationsfilter

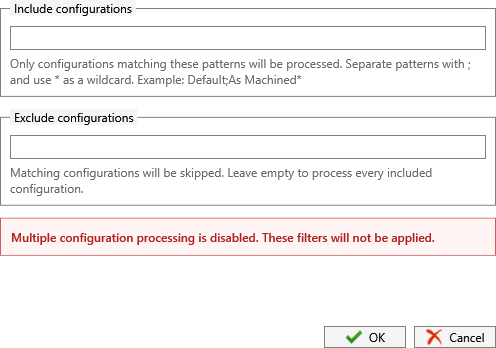

Die Schaltfläche Configuration Filter öffnet den Filterdialog für diese Option. Verwenden Sie es, wenn Sie nicht möchten, dass jede Konfiguration verarbeitet wird.
Mit dem Filter können Sie Konfigurationen nach Namen einschließen oder ausschließen. Verwenden Sie Platzhaltermuster, wenn mehrere Konfigurationen eine Namenskonvention teilen.
Geben Sie Muster in Include Configurations ein, wenn nur übereinstimmende Konfigurationen exportiert werden sollen. Lassen Sie es leer, wenn alle Konfigurationen erlaubt sind.
Geben Sie Muster in Exclude Configurations ein, wenn übereinstimmende Konfigurationen übersprungen werden sollten. Dies wird häufig verwendet, um flache Musterkonfigurationen beim Exportieren von Modellformaten wie STEP zu überspringen.
| Ziel | Beispielmuster | Ergebnis |
|---|---|---|
| Exportieren Sie jede Konfiguration | * |
Verarbeitet alle Konfigurationen. |
| Nur Ausfuhrproduktionskonfigurationen | PROD* |
Verarbeitet Konfigurationen, deren Namen mit PROD beginnen. |
| Exportieren Sie nur eine benannte Konfiguration | Default |
Verarbeitet nur Default. |
| Exportgrößen, die einem Namensmuster folgen | SIZE-* |
Verarbeitet Konfigurationen wie SIZE-S, SIZE-M und SIZE-L. |
| Ausschließen flacher Musterkonfigurationen | *Flat* oder *Flat-Pattern* in der Ausschlussliste |
Überspringt flache Musterkonfigurationen während des Exports der normalen Konfiguration. |
Tip
Wenn Sie möchten, dass jede Modellkonfiguration in STEP konvertiert wird, aktivieren Sie Convert multiple configurations, fügen Sie ConfigurationName in das Dateinamenmuster ein und schließen Sie flache Musterkonfigurationen aus dem Konfigurationsfilter aus. Dies vermeidet das Erstellen unerwünschter STEP-Dateien aus flachen Blechmusterkonfigurationen.
